Артикул 1R-D011-12.0 (бывший 272.120)
по ТУ 9443-002-51495026-2004
Назначение

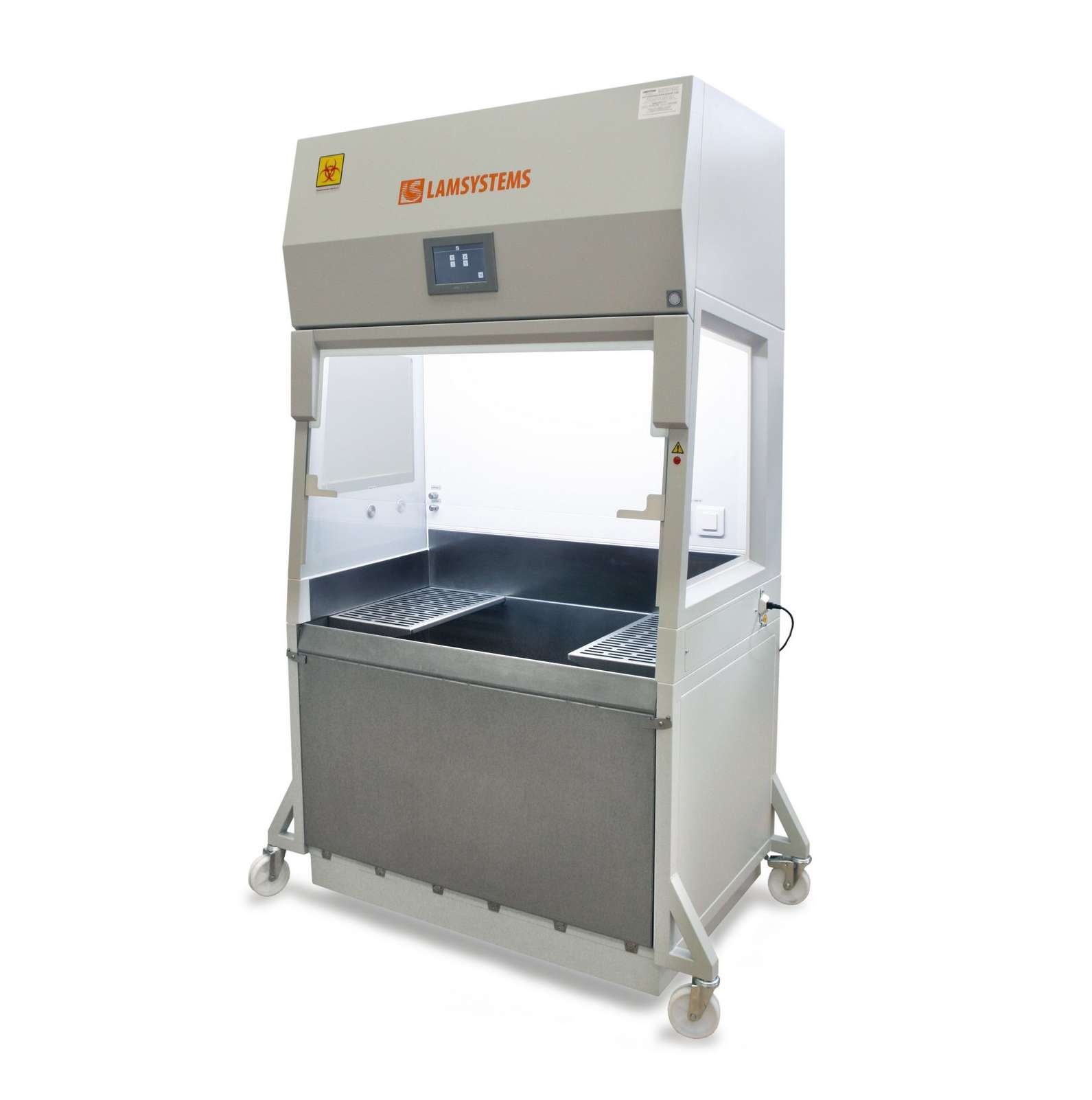

Бокс предназначен для отбора проб в условиях беспылевой абактериальной воздушной среды, защиты рабочих материалов от внешних и перекрестных загрязнений, а также для защиты персонала и окружающей среды от аэрозольных загрязнений, возникающих при выполнении работ.
Бокс применяется при оснащении отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.
Принцип действия
Бокс представляет собой устройство с рабочим проемом, через который оператор может проводить манипуляции внутри бокса. Бокс сконструирован таким образом, чтобы обеспечить защиту продукта (в т. ч. от перекрестной контаминации), удалить возникающие в процессе работы загрязнения с помощью фильтрации внутреннего воздушного потока и удаляемого из бокса воздуха. Это достигается созданием нисходящего однонаправленного воздушного потока внутри бокса, а также созданием воздушной завесы в рабочем проеме.
Нормативные документы:
- Регистрационное удостоверение Росздравнадзора № ФСР 2010/07113 от 18.03.2010г.;
- Наименование изделия по РУ: Бокс абактериальной воздушной среды для работы с посевами бактериологических культур, не представляющих угрозы для здоровья оператора БАВнп-01-«Ламинар-С.»-1,2 по ТУ 9443-002-51495026-2004;
- По электробезопасности бокс соответствует классу защиты I, тип Н по ГОСТ 12.2.025.
Стандартное исполнение бокса:
Рабочая камера:
- лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- наклонная лицевая поверхность бокса;
- освещение рабочей камеры светодиодное;
- 2 розетки в рабочей камере бокса (справа на задней стенке);
- ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
- две полки из нержавеющей стали (AISI 304) с воздухозаборными отверстиями по всей площади.
Вариант исполнения полок. Правая полка – откидная. Для санитарной обработки полки можно снимать (для этого необходимо открутить винты крепления полок):
Подставка с пандусом:
- воздухозаборные отверстия на задней стенке и в передней части пола;
- откидной пандус из нержавеющей стали (AISI 304) для перемещения габаритных предметов внутрь бокса;
- для перемещения бокса предусмотрены транспортировочные колеса, два колеса оборудованы тормозами.
Система очистки поступающего и удаляемого воздуха:
- очистка воздуха, поступающего в рабочую камеру, происходит через приточный НЕРА-фильтр Н14;
- очистка воздуха, удаляемого из бокса, происходит через предварительный фильтр G4 и выпускной НЕРА-фильтр Н14;
- для движения воздушных потоков внутри бокса установлены три вентилятора.
Элементы системы управления:
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – сенсорный;
- датчики параметров воздушных потоков;
- датчики положения лицевого стекла;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (освещение, вентилятор, УФ-облучение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- съемный кабель питания.
Элементы для проверки целостности НЕРА-фильтров:
- штуцеры для проверки целостности установленных НЕРА-фильтров слева на задней стенке рабочей камеры.
