Измерительный датчик потока жидкости типа DAK (Grünewald GmbH)

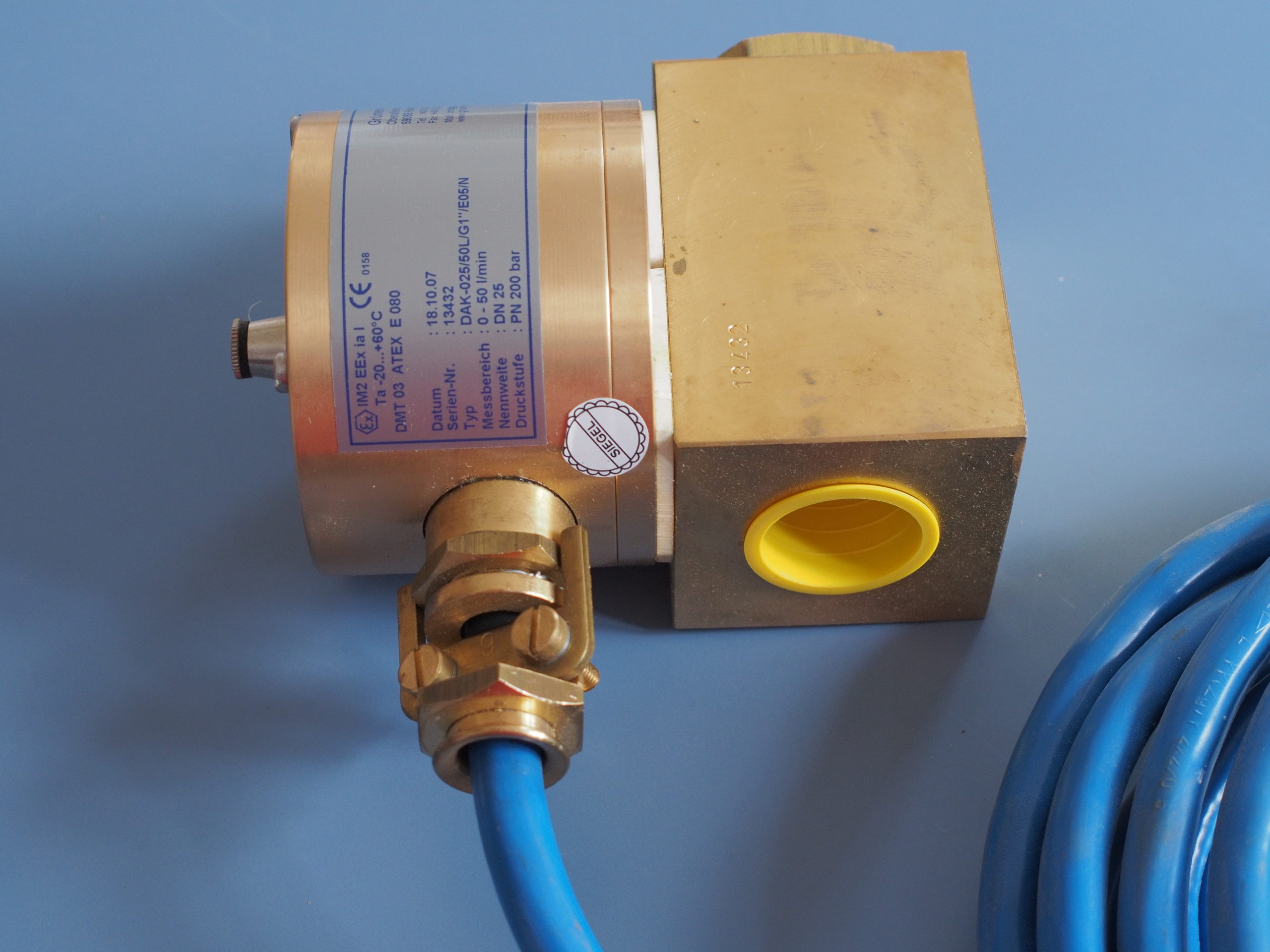

Датчики потока типа DAK 025/50L/G1”/E/05N имеют обязательный сертификат взрывозащиты и разрешение Федеральной Службы по экологическому, технологическому и атомному надзору на применение в России.
Обращаем Ваше внимание на то, что данный товар находиться на складе компании и готов к отгрузке в течении 3-5 дней! За подробной информацией обращайтесь к специалистам по телефону или e-mail.
Область применения:
Для обеспечения взрывозащищенности работы закрытых и открытых жидкостных цепей в установках насосов, в которых необходим контроль работы «в сухую» (без течения), в двигателях с жидкостным охлаждением, а также в других системах подачи жидкостей, в условиях повышенной взрывоопасности (в рудниках, шахтах и других опасных по содержанию горючих газов и пыли местах).
Датчик потока DAK контролирует величину минимального и максимального потока в л/мин или м3/мин. Благодаря соединённому с датчиком соединителю, имеющему два положения, совместно с различными модулями контроля непрерывности провода, датчик может работать в разных цепях управления. Применение в таких цепях позволяет настройку и надзор за величиной минимального и максимального потока.
Система работы датчика DAK:
Установка контактов электрической цепи в пределах шкалы датчика выполняется на четырёхугольном стержне регулирующего замка при помощи отдельного установочного ключа, который перемещением вниз сцепляет перо замка с указанием заданной величины измерителя.
Вращая затем ключ, можно установить указание заданной величины в произвольном месте шкалы.
Находящаяся внутри датчика измерительная створка пропорционально преобразовывает скорость течения жидкости в угол наклона измерительного указателя (стрелки) на измерительном диске. Измерительная створка соединена с валом, который подведён к указывающей части датчика. Вал посредством пружины соединён с измерительным указателем (стрелкой) измерителя. С указателем связан переключаемый контакт.
Технические характеристики:
Датчик потока DAK-025
ИЗМЕРЕНИЕ ОБЪЕМНОГО РАСХОДА
контактный датчик с четкой шкалой количества.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Механическое присоединение: G1, G1 1/4, G2 внутр. резьба; о-образный штепсельный разъем;
сэндвич
Форкамера: вход: мин. 5 x DN (например, 5x DN25 = 125 мм)
выход: мин. 5 x DN (например, 5x DN25 = 125 мм)
Данные, отклоняющиеся от данных значений, требуют письменного
согласия производителя.
Точность измерения: ± 3 % от конечного результата
Среда: вода, соответственно среда с вязкостью, как у воды
Номинальное давление: 40 бар (580 Psi, 4 МПа) до 200 бар (2900 Psi, 20 МПа)
Материал: латунь MS58 / медное литье RG7
Температура окр. среды: -20 °C до +60 °C (253,15 °K до 333,15 °K)
Номин. напряжение: 0 В до 24 В
Нагрузочная способность контактов: 0 В до 12 В: 2,0 A
12 В до 24 В: 1,0 A
Обозначение: I M2 Ex ia I
PO Ex ia I X
Разрешение: согласно DIN EN 60079
