Реле времени РВ-200
Реле времени " РВ-200 " предназначено для подключения нагрузки к сети с помощью внешнего исполнительного устройства с временной задержкой после подачи питания.
Конструкция

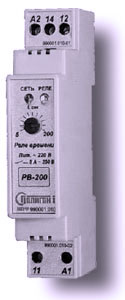

Реле времени "РВ-200" выполнено в корпусе для установки на DIN-рейку. На передней панели блока находятся индикаторы "СЕТЬ" и "РЕЛЕ" и ручка подстроечника "t, сек".
Цепи питания и измерения гальванически разделены.
В нижней и верхней части блока находятся клеммные колодки для подключения блока к сети и к схеме управления. Питание реле осуществляется непосредственно от контролируемой сети.
Технические характеристики
|
Напряжение питания |
В, Гц |
220±10%; 50 |
|
Диапазон временной задержки |
сек |
5…200 |
|
Задержка повторного включения питания, не менее |
сек |
0,5 |
|
Коммутируемый ток контакта (АС1 250В) |
А |
5 |
|
Потребляемая мощность, не более |
Вт |
3 |
|
Габаритные размеры блока |
мм |
17,5 Х 90 Х 65 |
|
Масса, не более |
кг |
0.1 |
|
Диапазон рабочих температур (без конденсата) |
С |
-40 … +45 |
Класс защиты — 0, ЭМС по ГОСТ Р50033.92
