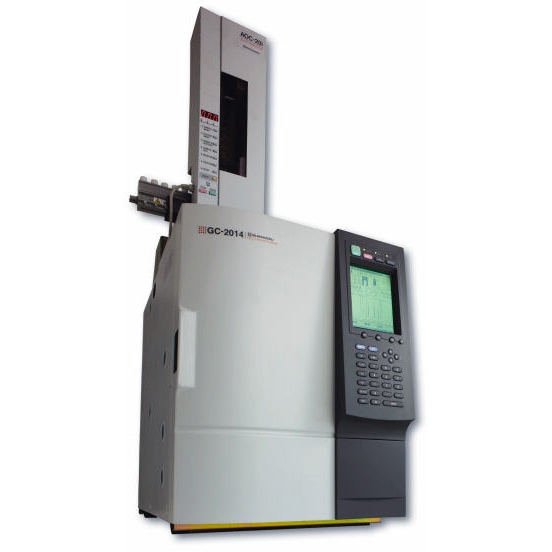

Газовый хроматограф GC-2014 (Shimadzu)

Компактный, экономичный прибор для рутинного анализа, совмещает простоту и надежность популярной моделей GC-14 и передовые технологии GC-2010.
Данный вид газовых хроматографов предназначен для работы с насадочными и капиллярными колонками.
Прибор отличает уникальное сочетание компактности и функциональности. При ширине всего 400 мм, хроматограф имеет объем термостата 15,8 л и позволяет одновременно установить до 3-х инжекторов и 4-х детекторов. Это дает возможность использовать газовый хроматограф для создания сложных многоколоночных схем, что обеспечивает перспективность применения прибора в нефтегазовой промышленности.
Отличительные особенности модели GC-2014 от других газовых хроматографов:

• прекрасная воспроизводимость результатов, благодаря новой конструкции инжекторов и автоматическому контролю скоростей и давлений газовых потоков;
• технология цифрового контроля газовых потоков (AFC) высокого давления (917 кПа) и высокой степени деления потока, а также режим постоянной линейной скорости газа-носителя при анализе с капиллярными колонками реализованы как стандартные функции;
• компактность при большом объеме термостата (15,8 л);
• высокочувствительные детекторы с высокой скоростью сбора данных (частота опроса 250 Гц);
• быстро охлаждаемый термостат;
• большой встроенный 16 строчный ЖК-дисплей, демонстрирующий текущую хроматограмму и параметры работы прибора;
• функция самодиагностики и валидации, в том числе отслеживание и хранение информации об истории прибора, условиях анализа и отклонениях от устанавливаемых параметров, изменениях в программах анализов и ошибках;
• контроль и управление данными и результатами анализов с помощью интуитивно-понятного программного обеспечения GC Solution , являющегося частью системы LabSolution для хроматографии.

Термостат колонок:

Температурный диапазон:

• (Комнатная +10°C) ~ 400°C (при использовании жидкой СО2 для охлаждения *: 50°C ~ 400°C)
• Габариты: 250х360х175 мм; Объем термостата 15,8 дм3
• Точность установки температуры: заданное значение (K) ± 1% (шаг 0,01°C )
• Точность поддержания температуры 2 °C макс. (в окружности диаметром 200 мм в 30 мм от задней стенки)
• Коэффициент вариации температуры: 0,01 °C/ °C
• Число шагов программирования температуры: до 20 (с возможностью программированного охлаждения)
• Программируемая скорость изменения температуры: 250 °C ~ 250 °C/min
• Общее время температурной программы макс. 9999,99 мин.

Линейные диапазоны нагревания:

• 30 °C/мин до 150 °C
• 20 °C/ мин до 250 °C
• 10 °C/ мин до 380 °C
• 7 ° C/ мин до 400 °C (при Т окружающей среды 25 °C)

Скорость охлаждения: От 300 °C до ~ 50 °C макс. за 6 мин. (при Т окружающей среды 25 °C)
Количество устанавливаемых колонок:

• Капиллярные колонки — 2 шт.
• Набивные колонки — 4 шт.
• Стеклянные колонки — 2 шт.

*Для криоохлаждения термостата требуется использование СО2 в жидком состоянии.
Блок инжекторов:

• Температурный диапазон: до 400 °C
• Дискретность установки температуры: шаг 1°C
• Число устанавливаемых одновременно инжекторов: до 3 шт.

Возможные типы инжекторов:

• двойной инжектор для набивных колонок,
• одинарный инжектор для набивных колонок
• split/splitless инжектор для капиллярных колонок.

Блоки управления потоками:
Двойной для набивных колонок

• Диапазон скорости потока 0 ~ 100 мл/мин
• Число шагов программирования 7
• Диапазон программирования 400 ~ 400 мл/мин
• Функция коррекции поддерживает постоянную скорость потока по колонке с повышение температуры термостата

Split/Splitless инжектор для капиллярных колонок

• Ввод пробы в режиме Split/splitless
• Диапазон устанавливаемого давления 0 ~ 970 kPa
• Число шагов программирования — 7 (возможна программа уменьшения давления)
• Диапазон скорости изменения давления — 400 ~ 400 kPa/мин
• Диапазон коэффициента деления потока 0 ~ 9999.9
• Диапазон изменения скорости все потоков газа_носителя 0 ~ 1200 мл/мин
• Функция коррекции поддерживает постоянной среднюю скорость потока по колонке при нагреве термостата (для капиллярных колонок)

Возможные режимы давления при вводе образца без деления потока

• Диапазон устанавливаемого давления 0 ~ 970 kPa
• Число шагов программирования — 7 (возможна программа уменьшения давления)
• Диапазон скорости изменения давления — 400 ~ 400 kPa/мин

Режимы скорости потока при вводе образца без деления

• Диапазон устанавливаемого потока 0 ~ 1200 мл/мин
• Число шагов программирования — 7
• Диапазон скорости изменения потока — 400 ~ 400 мл/мин
• Функция коррекции поддерживает постоянной среднюю скорость потока по колонке при нагреве термостата (для капиллярных колонок)

Детекторы:

• Диапазон устанавливаемых температур: макс. 400°C (для ПИД, ТИД , ДЭЗ и детектора по теплопроводности), макс. 350°C (для ПФД ), шаг 1°C
• Число одновременно устанавливаемых детекторов — до 4 (ограничения возможны в зависимости от типа детектора)
• Типы устанавливаемых детекторов: ПИД, ДЭЗ, ПФД ТИД, ТИД для капиллярных колонок и детектор по теплопроводности

Пламенно-ионизационный детектор (ПИД)

• Система: дифференциальная система для двух газовых потоков
• Диапазон устанавливаемых температур: макс. 400°C
• Предел обнаружения 3 пг C/сек (по додекану)
• Линейный динамический диапазон 107
• Сопло горелки: стандартно — кварцевое для набивных,
• опционально — для капиллярных колонок

Детектор электронного захвата (ДЭЗ)

• Система: система постоянного тока с использованием радиоактивного источника 63Ni 370MBq
• Диапазон устанавливаемых температур: макс. 400 °C
• Предел обнаружения 0,1пг/сек (по ГХБ)
• Линейный динамический диапазон 104

Пламенно-термоионный детектор (ТИД): два типа детекторов: один для работы с капиллярными колонками и другой для работы с набивными колонками:

• Диапазон устанавливаемых температур: макс. 400 °C
• Линейный динамический диапазон: N: 103, P: 103
• Предел обнаружения: N: 0,4 пгN/сек (по азобензолу), P: 0,05 пгP/сек (по малатиону)

Жидкокристаллический дисплей

• 240 X 320 точек (30 знаков X 16 линий)

Детектор по теплопроводности (катарометр)

• Система: дифференциальная система для двух газовых потоков
• Диапазон устанавливаемых температур: макс. 400°C
• Линейный динамический диапазон 105
• Чувствительность: 40,000 mV*мл/мг (встроенный предусилитель с 10-ти кратным усилением)

Пламенно-фотометрический детектор (ПФД)

• Диапазон устанавливаемых температур: макс. 350 °C
• Линейный динамический диапазон: по фосфору 104, по сере 103
• Предел обнаружения:
• P: 0,5 пгP/сек (по трибутилфосфату),
• S: 8 пгS/сек (по додекантриолу)

Габариты, вес, электропитание

• Габариты 400 х 690 х 607 мм,
• Вес 48кг (модель GC 2014AF);
• Электропитание: Напряжение 100V/120V 230V
• Потребляемая мощность: 1800ВА (модель GC 2014AF) или 2600ВА (модель GC-2014AF), 50/60Гц
