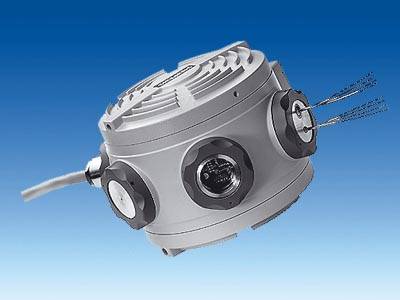

Хроматограф MicroSam
Описание
Новый полевой взрывозащищенный газовый хроматограф MicroSam (Micro Single analyzer module) выполнен на базе кремниевой микромеханики. В прочном, взрывозащищенном корпусе хроматографа MicroSAM располагаются модули электроники, пневматики и аналитический тракт с бесклапанным вводом пробы и переключением колонок. Хроматограф поставляется полностью сконфигурированным.
Основная область применения хроматографа – анализ природного газа. Интегрированный процессор позволяет рассчитывать физические свойства природного газа по результатам хроматографического анализа и передавать их на верхний уровень системы коммерческого учета газа. Расчеты выполняются по ISO или ГОСТ. Хроматограф прошел испытания и одобрен к применению на объектах ОАО «Газпром».
Аналитические задачи
|
Аналитический модуль |
Измерительная задача |
Область применения |
|
А-01 |
О2, этилен в дихлорэтане |
Химия / Пр-во дихлорэтана |
|
|
Вода, ацетальдегид, этиленоксид, СО2, азот, метан, этан, этилен, кислород |
Химия / Пр-во этиленоксида |
|
|
Природный газ – компонентный анализ и расчет физических свойств |
Добыча и переработка газа |
|
А-02 |
Парафины и олефины |
Нефтехимия |
|
|
Изомеры С4 |
Нефтехимия |
|
А-06 |
С1 – С7, азот, кислород |
Нефтехимия / попутный газ |
|
А-07 |
Кислород и азот в ацетилене |
Нефтехимия / производство ацетилена |
|
А-08 |
Н2 в углеводородной матрице |
Нефтехимия / рецикловый газ |
| А-09 | Природный газ – компонентный анализ и расчет физических свойств по ГОСТ 22667-82 |
Краткая техническая спецификация базовой модели
|
Минимальный диапазон измерений (базовые значения) |
Детектор по теплопроводности 0-300 ppm Количество детекторов максимум 8 |
|
Воспроизводимость |
± 1% шкалы для дипазона более 300 ppm ± 2% шкалы для диапазона менее 300 ppm |
|
Длительность цикла |
От 30 сек до 120 сек в зависимости от задачи |
|
Предел обнаружения |
5 ppm по пропану |
|
Влияние температуры окружающего воздуха |
Пренебрежимо малое |
|
Влияние вибраций |
Пренебрежимо малое |
|
Прогнозируемое время наработки на отказ |
Три года (исключая плановое обслуживание) |
|
Термостаты |
Один изотермический модуль. Диапазон рабочих температур 60-165 оС Точность поддержания температуры ±0,1 оС Максимальное энергопотребление 35 Вт Время нагрева с 30 до 100 оС 10 мин |
|
Техника переключения потоков |
Бесклапанное «Live» переключение |
| Колонки | Капиллярные, Ø 0,15…0,25 мм |
| Регулировка давления | До 8 модулей электронной регулировки давления |
| Калибровки и корректировки |
Типы калибровок — в ручном и автоматическом режиме + автоматическая корректировка базовой линии |
| Требования к газам |
Воздух КИП не требуется Газы носители — N2 или He 99.9995% или H2 99.999% — Типичное потребление: 10-60 мл/мин — Наличие механических примесей: не более 1 мкм — Давление газа-носителя: 5–7 бар |
|
Входные и выходные сигналы |
|
| Стандартые сигналы |
2 дискретных выхода 0,5А/100V/10VA 2 дискретных входа 24 В (оптопара) |
| Аналоговые выходы |
04-20 мА 750 Ом мах общий отрицательный полюс Возможны с использованием вспомогательного блока NAU |
| Коммуникации | RS232 или RS485 Modbus Standard Ethernet |
| Программное обеспечение | Advance Maxum Workstation NG Control Software |
|
Условия эксплуатации |
|
| Требования к газовой пробе | Расход пробы 20-100 мл/мин
Фильтр 5 мкм Давление пробы 10 – 50 kPa Максимальная температура 120 о С Материалы, контактирующие с образцом: Нерж. сталь, фторопласты, полиамид |
| Температура окружающего воздуха | — 20 – 50 оС |
| Степень защиты корпуса | IP 65 |
| Соединения | Все газовые подключения – фитинг Swagelok для трубки 3 мм |
| Питание | 24 В постоянного тока. Источник питания поставляется в комплекте при специальном заказе |
| Максимальное потребление | 50 Вт (при включении и прогреве) |
| Размеры, масса | 360х300х220 мм, примерно 15 кг |
